مخطط تحليل دقة الرمادي SFR OECF تحليل MTF تحليل الماسح المائل المستهدف

هدف MTF Analysis Slant Edge Scanner مع Grayscale SFR & OECF

الجزء رقم الكتالوج : QA-62- SFR-P-RM

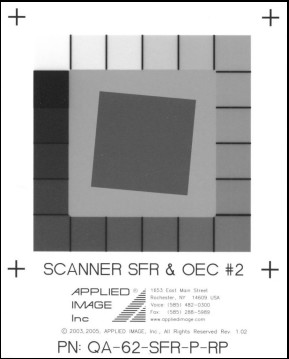

اسم المنتج : هدف الماسحة ذات الحواف المائلة مع تدرج الرمادي SFR و OECF # 2

الوصف : استدارة رمادية داكنة 25 ملم مربعة 5 درجات (CW) على حقل رمادي. تتغير البقع الرمادية المحيطة بخطوات منفصلة من الأبيض إلى الأسود. يتم توفير عشرين رقعة ، بقياس 9 × 9 مم لكل منهما. قياس أربعة تقاطعات الزاوية 2.625 "(66.68 مم) من المنتصف إلى الوسط. رقعة التدرج الرمادي العلوي الأيمن تساوي كثافة خلفية المربع المستدير (كثافة 0.50). مربع (كثافة 1.10).

حجم الركيزة : 75 × 95 مم

نوع الركيزة : ورق صور أبيض عاكس ورق صور أبيض عاكس: مستحلب فوتوغرافي قطبية : مستحلب قطبية

اتجاه القراءة : حق القراءة مستحلب لأعلى (RREU). دقة وضع الصورة : لا ينطبق

دقة حجم الميزة : لا ينطبق تباين / كثافة الصورة : لا ينطبق

التاريخ / الاستخدام النموذجي : يُستخدم مخطط الاختبار للتحقق من استجابة الأنظمة الرقمية لوظيفة الحافة الحادة المائلة ، تحليل MTF.

أخرى : يتوفر برنامج قابل للتنفيذ لـ Windows (ملف مضغوط بحجم 2.5 ميجابايت) للتنزيل من www.i3a.org . هذا الملف القابل للتنفيذ هو إصدار محدد بتنسيق الهدف من sfrwin يسمح للمستخدم بتحديد مواقع العلامات الإئتمانية بسهولة من خلال واجهة المستخدم الرسومية. يتم إنشاء أربعة تقديرات لـ SFR (اثنان أفقيان وعموديان) استنادًا إلى مواقع الحواف المحددة مسبقًا بالإضافة إلى وظيفة التحويل الإلكتروني البصري (OECF) وبيانات الضوضاء للرقع الرمادية المستهدفة. ملفات TIFF و BMP هي تنسيقات الإدخال المقبولة.

الأجزاء ذات الصلة : QA-61 ، QA-76 ، QA-72 ، QA-77
